	产品名称：	5410 5400 5452高性能的蝶阀系列
	产品型号：	5410 5400 5452


	咨询电话：021-54082321 黄先生13045666422

相关产品

5410 5400 5452高性能的蝶阀系列

612X 615X 通用蝶阀

VAVTROL-DN系列蝶阀

602 603 舞蝶

5410,5400,5452高性能的蝶阀系列

	自动封闭结构紧密闭合
	采用了利用阀板和座环上的液体压力，使双方紧密结合
	的新结构。因为液体压力越高，封闭性将越好，所以，
	其可靠性极高。
	在构造上，无论两个方向哪一方受力，都可利用其液体
	压力，使阀板和座环紧密结合。

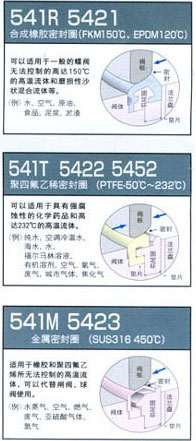

三种阀座适用性广泛

备有合成橡胶调座,聚四氟乙烯阀座，

金属阀座这三种类型的阀座，适用于

从泥浆沉淀物，化学药品，至高压蒸汽为止的范围的广泛液体和控制条件。

双偏心结构寿命长，扭距小

设计上，已使调座偏离轴心达 A 和 B ，因此在完全关闭前，阀板与阀座将维持在无接触状态。这种双偏心结构，可提供下列好处：

A.阀体双偏心构造

由于本体一侧的阀座和阀板之间的摩擦极少，因此可延长阀座的使用寿命，而且可用最小扭矩进行轻松的操作。

B.座环的更换极为简单

拆下本体一侧固定环的销钉，便可在现场取下座环，简单的进行阀座更换。

标准参数表

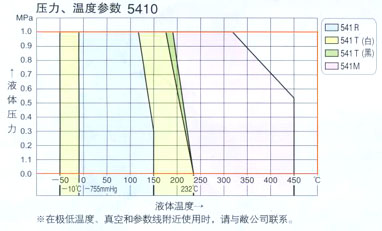

5410系列

类型	541RK		541TK	541TH	541MK	541MH
座环	FKM	EPDM	PTFE	PTFE	SUS316	SUS316
公称口径范围	80～300	80～300	50～300	50～300	80～300	80～300
适用法兰规格	JIS 5K/10K
最大使用压力	1.0MPa
使用温度范围
有隔热密封垫	-10～120℃	-20～120℃	-29～232℃	-50～232℃	-29～232℃	-50～232℃
无隔热密封垫	-121～150℃	-	-	-	-	233～300℃
耐压试验（阀体）	1.5MPa
阀座试验	1.1MPa
结构长度	国际规格（ISO）短式结构
座泄漏量	密封关闭

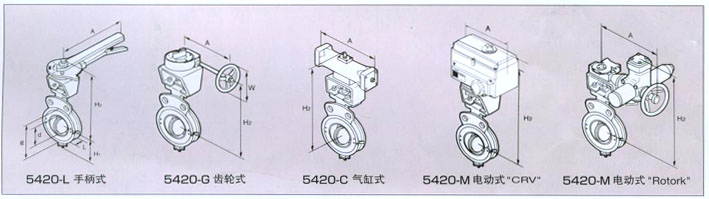

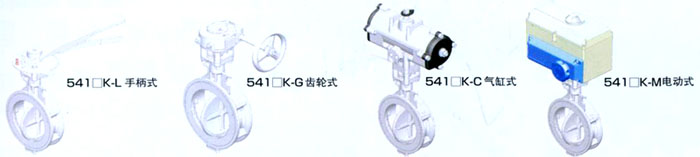

传动装置	手柄式，齿轮式，气缸式，电动式
标准喷涂	天然漆类涂料，芒塞尔N5（灰色）高温规格为耐热银色涂层，但是，不锈钢部允许不喷涂

1 仅适用于 MSS SP-61 的规格。

5400系列:

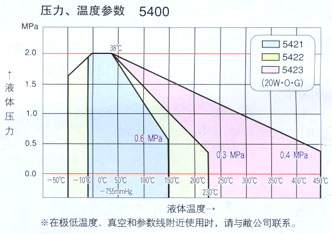

类型	5421		5422	5423	5452
座环	合成橡胶		聚四氟乙烯	金属	强化聚四氟乙烯
公称口径范围	80～300 300～600^※2		50～300 350～600	80～300 350～600^※2	80～450
适用法兰规格	JIS 10K/16K/20K,ANSI 125/150Lb其他
最大使用压力	2.0MPa				5.0 MPa
使用温度范围	FKM	EPDM	PTFE	SUS316	R-PTFE
标准（常温用）					－50～232℃
标准（低高温用）	－10～150℃		－50～232℃	最大450℃
耐压试验（阀体）	3.0 MPa				7.4MPa
阀座试验	2.2 MPa				5.4MPa
结构长度	国际规格（ISO）短式结构				国际标准（ISO) 80~150mm 中等结构长度200～450mm
座泄漏量	密封关闭		密封关闭	密封关闭	全封闭
转动装置	手柄式，齿轮式，气缸式，电动式				齿轮式，气缸式，电动式
标准喷涂	高温规格为耐热银色涂层但是，不锈钢部都没有喷涂

1 仅适用于MSS SP-61 的规格。
2 550mm 除外

标准材质

部件名称		541 （R﹒T﹒M ）K	541（ R﹒T﹒M） H

密封压盖构造		V型密封垫（PTFE）	密封压盖密封垫规格（PTFE，柔性石墨）
阀体		SCS13A，14A，16A
阀板※3		SCS13A，14A，16A
固定环		SUS304，SUS316，SUS316L
	541-R□	FKM，EPDM
	541-T□	PTFE（白），R-PTFE（黑）
	541-M□	SUS316
		SUS304，SUS316，SUS316L

阀体阀板的标准材质为 SCS13A 有关SCS14A ，SCS6A 请向我公司询问。阀杆的标准材质为SUS304。

标准材质

部件名称			5421	5422		5423^※5
阀体			SCPH2, SCS13^※1 SCS14^※2
阀板^※3			SCS13^※1 SCS14^※2
固定环			SUS304		SUS316
密封圈	橡胶座环	5421	FKM，EPDM
	聚四氟乙烯座环^※4	5422	PTFE（白），R-PTFE（黑）
	金属座环密封圈	5423	SUS316+电镀
轴			SUS630

部件名称	5452
阀体	SCS13
阀板	SCS13
固定环	SUS304
密封圈	R-PTFE（黑）
轴	SUS630

^※1:制造尺寸范围是：80mm-600mm
^※2:50mm,65mm时只有聚四氟乙烯，SCS14
^※3：只有5423进行电镀加工
^※4：关于高分子聚乙烯密封请与我方联系
^※5：使用5423超这高温规格230℃时请与我方联系

性能数据

管道内径表

全开CV表

口径

10/20WOG

50mm

60

65 mm

100

80 mm

190

100 mm

380

125 mm

730

150 mm

1250

200 mm

2400

250 mm

4000

300 mm

5800

350 mm

7600

400 mm

9200

450 mm

11900

500 mm

14200

※550 mm

17000

600 mm

21700

口径（mm）	最小管道内径A	口径(mm)	最小管道内径A
50	27.3	150	137.7
65	47.8	200	192.3
80	64.9	250	241.6
100	81.5	300	290.5
125	110.6

尺寸重量表

5410K 系列最大使用压力 1.0MPA

公称口径		L	D	g	H₁	541□K-L手柄式			541□K-G齿轮式			541□K-G气缸式			541□K-电动式
inch	mm	L	D	g	H₁	H2	A	重量	H2	A	重量	H2	A	重量	H2	A	重量
2	50	43	40	92	62	179	160	3.7	169	141	5.3	289	236	5.4	311	180	7.5
2 1/2	65	46	55	108	72	189	160	4.2	179	141	5.8	299	236	5.9	321	180	8.0
3	80	46	70	127	82	199	200	4.9	189	141	6.4	309	236	6.5	382	277	15.1
4	100	52	94	147	92	209	200	5.7	199	141	7.2	343	276	8.3	392	277	15.9
5	125	56	119	180	109	248	360	10.5	220	182	11.3	410	342	14.5	412	277	18.1
6	150	56	144	209	123	263	360	11.8	235	182	12.6	425	342	15.8	427	277	20.2
8	200	60	195	265	180	-		－	271	211	20.6	474	420	25.6	482	301	29.2
10	250	68	244	327	215	-	-	－	330	255	31.6	564	506	36.6	532	301	31.6
12	300	78	293	367	240	-	-	－	350	255	36.2	584	506	41.2	561	345	47.2

( 单位 : 尺寸 mm, 重量 kg )

5400系列最大使用压力 2.0MPa( 最大使用温度 232 ℃ )

265

公称口径		L	D	g	H₁	手柄式			齿轮式				气缸式				电动式
inch	mm	L	D	g	H₁	H2	A	重量	H2	A	W	重量		H2	A	重量		H2	A	重量
2	50	43	40	94	67	249	260	4.0	228	141	100	5.8		348	234	7		376	138	13
2^1/₂	65	46	55	108	74	264	260	5.0	243	141	100	6.8		363	234	10		391	138	14
3	80	46	70	125	82	272	260	8.0	252	182	125	10		402	284	12		399	138	15
4	100	52	94	155	92	282	260	9.0	262	182	125	12		412	284	13		409	138	16
5	125	56	119	180	119	332	360	15.0	304	211	160	17		491	362	20		461	138	19
6	150	56	144	209	132	345	360	18.0	317	211	160	19		522	420	26		489	106	24
8	200	60	195	265	169.5	-	－	-	349	255	200	35	598	516		46	508	106 29
10	250	68	244	319	224	-	-	－	407	335	315	58		656	516	66		－	－	－
12	300	78	293	367	259	-	-	-	477	320	315	79		762	664	134		－	－	－
14	350	78	328	413	313	－	－	－	530	331	355	122		844	755	160			－
16	400	102	366	470	343	－	－	－	580	331	355	160		970	1060	255		－	－
18	450	114	415	534	375	－	－	－	620	392	450	196		1012	1060	297		－	－
20	500	127	463	584	409	－	－	－	790	513	560	255		1072	1060	325		－	－
22	550	154	518	643	429	－	－	－	820	549	630	340		1235	1360	480		－	－
24	600	154	570	692	479	－	－	－	870	549	630	375		1285	1360	585		－	－
