  产品名称： 602 603 舞蝶
  产品型号： 602 603
  询问602

  咨询电话：021-54082321 黄先生13045666422
 相关产品
 5410 5400 5452高性能的蝶阀系列
 612X 615X 通用蝶阀
 VAVTROL-DN系列蝶阀
 602 603 舞蝶

舞蝶602A、603A
尺寸(mm)、重量(Kg)表
※ 603A：请与我方联系
公称口径
L
d
g
H1
602A-L手柄式
602A-G齿轮式
602A-C气缸式
602A-M电动式
inch
mm
H2
A
重量
H2
A
W
重量
H2
A
重量
H2
A
重量
11/2
40
33
43
80
66
166
160
1.6
154
80
70
1.5
270
236
3.1
299
179
5.5
2
50
43
55
90
69
174
160
1.8
162
80
70
1.7
278
236
3.3
307
179
5.7
21/2
65
46
66
114
80
187
160
2.4
172
80
70
2.3
288
236
3.9
317
179
6.3
3
80
46
84
126
89
192
200
2.7
179
133
100
3.1
293
236
4.0
322
179
6.4
4
100
52
100
146
106
204
200
3.4
191
133
100
3.8
305
236
4.7
387
277
13.6
5
125
56
130
179
123
234
260
5.6
215
172
125
5.8
358
276
7.4
407
277
15.0
6
150
56
154
210
138
249
260
6.6
230
172
125
6.8
404
342
11.1
422
277
16.0
8
200
60
200
256
168
259
197
160
10.9
457
420
17.9
471
301
21.9
10
250
68
251
300
223
-
-
－
323
222
200
20.0
507
420
25.0
521
301
29.0
12
300
78
297
346
260
-
-
－
353
222
200
29.0
583
506
41.0
551
301
36.0
标准参数表
类型
舞蝶602、603A
结构长度
JIS B 2032 46系列
阀门公称口径
40mm～300mm
顶部法兰标准
国际标准ISO 5211
适用法兰规格
JIS：5K 10K
标准材质
阀体：ADC12
最大工作压力
1.0Mpa
阀板：SCS14

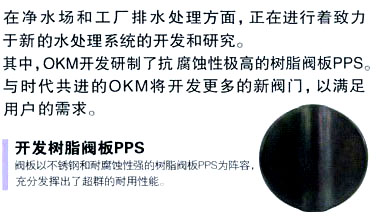

603A阀板
PPS(40－200mm)
FCD450+尼龙涂层（250－300mm）
SCS14(40-300mm)
使用温度范围
0～120℃EPDM 0～70℃NBR
泄漏试验压力
1.1 Mpa
阀杆：SUS420J2
阀体试验压力
1.5Mpa
密封圈：EPDM（NBR）
驱动形式
手柄式，齿轮式，气缸式，电动式
喷涂规格
聚酯粉体涂料淡颜色
全开CV值表
公称口径(MM）
全开CV值
40
102
50
165
65
250
80
380
100
650
125
1100
150
1790
200
3300
250
4400
300
6200
配管螺栓尺寸表
公称口径
JIX 5K
JIS 10K
inch
mm
根数
六角螺栓、螺母d×l×s
根数
六角螺栓、螺母d×l×s
1 1/2
40
4
M12×75×30
4
M16×85×38
2
50
4
M12×90×30
4
M16×100×38
2 1/2
65
4
M16×90×38
4
M16×110×38
3
80
4
M16×100×38
8
M16×110×38
4
100
8
M16×110×38
8
M16×110×38
5
125
8
M16×110×38
8
M20×120×46
6
150
8
M20×120×38
8
M20×120×52
8
200
8
M20×130×52
12
M20×130×52
10
250
12
M20×140×52
12
M22×150×56
12
300
12
M20×150×52
16
M22×160×56
螺栓的长度符合JIS日本工业标准钢制法兰盘厚度。六角螺栓使用八角螺母。
