内螺纹球阀产品应用
一片式直管内螺纹球阀广泛应用于食品、制药、石油化工、电力、冶金等工业管线。一片式直管内螺纹球阀材质有铸钢、不锈钢等。
性能规范
设计制造：按ANSI B16.34 检验测试：按API598
结构长度：按GB/T 15188.3-94
工作压力：1/4"-2"1000PSI （7MPa）2 1/2"-4"800PSI(5.6MPa)
温度范围：MF-40~232℃ -40~500℉
MP-40~300℃ -40~572℉
适用介质：（C）水、油品、气（P）硝酸类 （R） 醋酸类
螺纹标准：BSP、BSPT、NPT、DIN259/2999、ISO228、RP、RC
产品规格：1/4"~4"
材料标准 （C） ASTM 105（P） （R）ASTM A351-CF8（304）、DIN1.4308；ASTM A351-CF8M（316）、DIN 1.4408
其他说明：
（C）（P）球体、阀杆采用SS304。本公司还可提供ASTM A351-CF3M（316L）、DIN1.4404及双相不锈钢、蒙乃尔等材料。

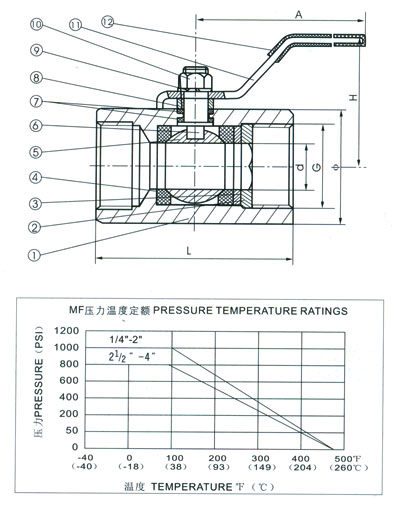

主要零件材料
|
序号 |
部分 |
材质 |
|
1 |
阀体 |
SS304 SS316 A105 |
|
2 |
锁紧螺母 |
SS304 SS316 |
|
3 |
垫片 |
SS304 SS316 |
|
4 |
阀座 (MF) |
增强聚四氟乙烯 |
|
5 |
球体 |
SS316 SS304 CF8 CF8M |
|
6 |
阀杆 |
SS316 SS304 |
|
7 |
垫片 |
对位聚苯 |
|
8 |
压套 |
SS304 |
|
9 |
垫片 |
SS304 |
|
10 |
螺母 |
SS304 |
|
11 |
手柄 |
SS304 |
|
12 |
手柄套 |
塑料 |
MP阀座采用对位聚苯。

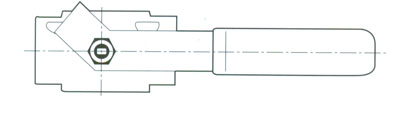

主要尺寸 单位:毫米
|
SIZE |
G |
d |
L |
ø |
H |
A |
|
6 |
1/4" |
5 |
48 |
20 |
32 |
72 |
|
10 |
3/8" |
7 |
56 |
29 |
42 |
90 |
|
15 |
1/2" |
10 |
60 |
31 |
45 |
100 |
|
20 |
3/4" |
12.7 |
65 |
37 |
48 |
105 |
|
25 |
1" |
17 |
75 |
43 |
53 |
112 |
|
32 |
11/4" |
22 |
85 |
53 |
64 |
135 |
|
40 |
11/2" |
25 |
95 |
62 |
75 |
140 |
|
50 |
2" |
32 |
110 |
73 |
79 |
160 |
|
65 |
21/2" |
38 |
130 |
90 |
90 |
180 |
|
80 |
3" |
48 |
150 |
103 |
100 |
220 |
|
100 |
4" |
64 |
190 |
132 |
115 |
220 |
|
