  产品名称: 二片式球阀
  产品型号: Q11F
  询问二片式球阀价格

  咨询电话:021-54082321 黄先生13045666422
 相关产品
 一片式直管内螺纹球阀
 六角内螺纹球阀
 二片式球阀
 三片式球阀


二片式球阀产品应用:

二片式球阀广泛应用于食品、制药、石油化工、电力、冶金等工业管线。二片式球阀材质有铸钢、不锈钢等。

性能规范

设计制造:按ANSI B16.34 检验测试:按API598
结构长度:按GB/T 15188.3-94
工作压力:用于PN4.0MPa以下
温度范围:MF-40~232℃ -40~500℉
MP-40~300℃ -40~572℉
适用介质:(C)水、油品、气(P)硝酸类 (R) 醋酸类
螺纹标准:BSP、BSPT、NPT、DIN259/2999、ISO7/1-1982、ISO228/1-1982、RP、RC
产品规格:1/4"~3"
材料标准 (C) ASTM A216-WCB、DIN1.619(P) (R)ASTM A351-CF8(304)、DIN1.4308;ASTM A351-CF8M(316)、DIN 1.4408

其他说明:

(C)(P)球体、阀杆采用SS304。本公司还可提供ASTM A351-CF3M(316L)、DIN1.4404及双相不锈钢、蒙乃尔等材料。

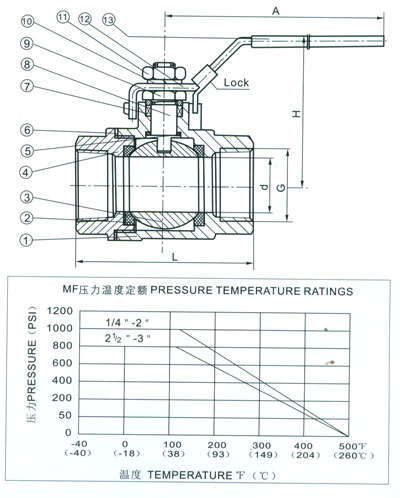

主要零件材料

序号
  部分   材质
1
  阀体   CF8 CF8M WCB
2
  阀座 (MF)   增强聚四氟乙烯
3
  球体   SS316 SS304 CF8 CF8M
4
  阀盖   CF8 CF8M WCB
5
  垫片   对位聚苯
6
  垫片   四氟乙烯
7
  填料   四氟乙烯
8
  阀杆   SS316 SS304
9
  压紧螺母   SS304
10
  垫圈   SS304
11
  螺母   SS304
12
  手柄   SS304
13
  手柄套   塑料

MP阀座采用对位聚苯。

主要尺寸 单位:毫米

SIZE
G
d
L
H
A
8
1/4"
10
52
50
100
10
3/8"
10
52
50
100
15
1/2"
15
60
52
105
20
3/4"
20
65
60
120
25
1"
25
75
65
130
32
11/4"
32
90
80
150
40
11/2"
38
100
87
165
50
2"
50
120
97
165
65
21/2"
64
147
128
240
80
3"
76
170
150
240
