  产品名称: 法兰衬胶蝶阀
  产品型号: D41J、D341J
  询问法兰衬胶蝶阀价格

  咨询电话:021-54082321 黄先生13045666422
 相关产品
 法兰衬胶蝶阀
 蜗轮对夹衬胶蝶阀
 半衬胶对夹式蝶阀
 对夹衬胶蝶阀

   D341J法兰衬胶蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门处于全开状态。
  目前 ,衬胶蝶阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中,其密封形式多采用密封结构,密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制,不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较先进的蝶阀是三阀体和阀座为连体构件,阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上,这种蝶阀与传统蝶阀相比具有耐高温,操作轻便,启闭无磨擦,关闭时随着传动机构的力矩增大来补偿密封,提高了蝶阀的密封性能及延长使用寿命的优点。

设计与制造:GB12238
结构长度:GB12221(13系列)
法兰连接尺寸:GB4216

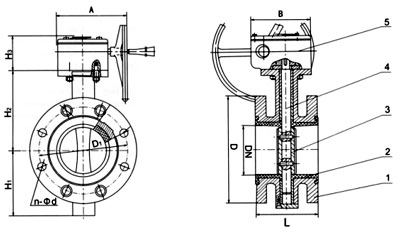

尺寸图
部件列表:1、阀体 2、阀座 3、蝶板 4、阀杆
一、用途

密封圈材料代号

适用温度

适用介质

NR

≤85℃

水、空气、酸碱类

CR

≤85℃

水、煤气、酸碱类

NBR

≤100℃

水、油品

CPDM

≤120℃

水、蒸汽、一般酸碱类

FKM

≤150℃

水、蒸汽、强酸碱类

二、材料

阀体

铸铁、球墨铸铁、碳钢、不锈钢

蝶板

铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料

阀杆

碳钢镀镍磷、不锈钢

阀座密封圈

天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM

气动装置

组合件

压力等级:PN(MPa) 1.0 1.6
三、测试
衬里层:电火花检测
试验与检验按GB/T13927标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1
任选附件:蜗轮装置、气动装置、电动装置
四、主要尺寸参数

公称通径DN

L
mm

D
mm

D1
mm

n-d(mm)

H1
mm

H2
mm

质量

PN1.6

PN1.6

50

108

165

125

4-18

4-18

91

120

8

65

112

185

145

4-18

4-18

104

140

11.5

80

114

200

160

8-18

8-18

107

150

12.5

100

127

220

180

8-18

8-18

135

165

23

125

140

250

210

8-18

8-18

129

190

40.5

150

140

285

240

8-22

8-22

131

205

46.5

200

152

340

295

8-22

12-22

177

2550

61

250

165

395

350

12-22

12-26

206

270

73.5

300

178

445

400

12-22

12-26

220

320

103

350

190

505

460

16-22

16-26

264

358

120

400

216

565

515

16-26

16-30

298

400

217

450

222

615

565

16-26



327

420

242

500

229

671

620

20-26



352

480

279

600

267

780

725

20-30



446

560

396

700

292

895

840

24-30



486

610

596
