  产品名称: 衬胶直流式截止阀
  产品型号: J45J
  询问衬胶直流式截止阀价格

  咨询电话:021-54082321 黄先生13045666422
 相关产品
 衬胶截止阀
 衬胶直流式截止阀


  J45J直流式衬胶截止阀概述:是指关闭件(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截止断管路中的介质,但不能做节流用。
J45J直流式衬胶截止阀基本结构: 1,J45J直流式衬胶截止阀具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通径1/4)等项优点,被广泛应用在石油、化工等管路系统中做截断介质用,但需要强调的是氟塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀 破坏密封面。
2.阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。

设计与制造按:GB/12239
结构长度:GB/12221
法兰连接尺寸按:GB4126.3 GB4216.4
试验检验按:GB/T13927

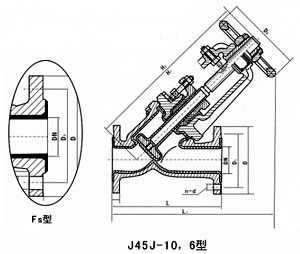

尺寸图
一、性能规范

型号

公称压力PN(MPa)

试验压力PS(MPa)

适用介质

工作温度(℃)

壳体试验

密封试验

J45J/F46-6

0.6

0.9

0.66

W.非腐蚀性流体
J.一般腐蚀性流体
FS.强酸碱及各种有机溶剂(溶融碱金属及元素氟除外)

≤80
≤150

J45J/F46-10

1.0

1.5

1.1


二、主要零部件材料表

零件名称

阀体、阀瓣

阀盖

阀杆、阀瓣

手轮廓

材料

HT200衬氟塑料、衬橡胶

HT200衬氟塑料、衬橡胶

35衬氟塑料衬橡胶

HT200

三、主要连接尺寸及重量

型号

公称通径DN(mm)

尺寸(mm)

质量(kg)

L

D

D1

D

H1

b

Do

n-d



5

160

100

75

60

205

16

120

4-11

4.5



32

200

120

90

70

-

16

160

4-13.5

13







130

100

80

250

16

160

4-13.5

14



50

230

140

110

90

290

16

160

4-13.5

16.5



65

290

160

130

100

310

16

180

4-13.5





80

310

190

150

125

358

18

200

4-17.5

36







210

170

145

428

18

200

4-17.5

50



125

400

240

200

175

510

20

280

8-17.5

68



150

480

265

225

200

550

20

280

8-17.5

90



200

600

30

280

255

635

22

400

8-17.5

146



250

730

375

335

312



24



12-.17.5
