  产品名称： 三通压力表旋塞阀、二通压力表旋塞阀
  产品型号： X14W、X13W
  询问三通压力表旋塞阀、二通压力表旋塞阀价格

  咨询电话：021-54082321 黄先生13045666422
 相关产品
 三通压力表旋塞阀、二通压力表旋塞阀


大田压力表旋塞阀

大田压力表旋塞阀

   压力表旋塞阀（X14H-4.0）克服了压力表三通旋塞阀存在的许多缺点，沪申阀门公司生产的压力表三通旋塞阀，阀体材料选用为钢件锻压而成，阀杆选用为不锈钢柱型阀杆，密封衬套选用特殊石墨材料，压力表旋塞阀能够在使用过程中灵活变换开关方向，不会发生热涨咬紧，且密封性能可靠，配件更换、维修方便。

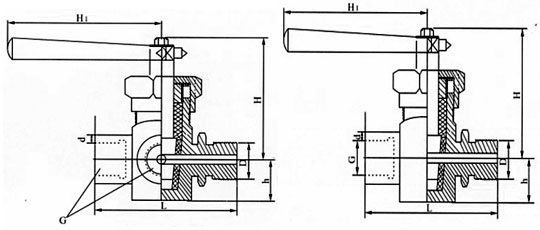

尺寸图
一、主要性能规范

型号

公称压力PN(MPa)

试验压力PS(MPa)

工作温度(℃)

适用介质

壳体（水）

密封（水）

X14H-10.0C
X13H-10.0C

1.6~10.0

2.0~15.0

1.6~11.0

≤150

水、蒸汽、油品等

X14H-10.0T
X13H-10.0T

1.6~10.0

2.0~15.0

1.6~11.0

X14H-10.0P
X13H-10.0P

1.6~10.0

2.0~15.0

1.6~11.0

硝酸类


二、主要尺寸

型号

尺寸（mm）

D

L

G

d

h

H

H1

X14H-10.0C
X13H-10.0C

G1/2

91

20×1.5

6.5

25

85

123

X14H-10.0T
X13H-10.0T

X14H-10.0P
X13H-10.0P

三、主要零件材料

零件名称

阀体

塞子

填料压盖

填料

X14H-10.0C
X13H-10.0C

铸钢

铸钢

铸钢

石墨

X14H-10.0T
X13H-10.0T

铸铜

铸铜

铸铜

X14H-10.0P
X13H-10.0P

不锈钢

不锈钢

不锈钢
