产品介绍：该过滤器安装在供水系统中，与减压阀、止回阀、液压水位控制阀及其它对水质有要求的场合配套使用，可除去介质中的各种杂物(砂子、铁块及其它各种异物)，以保证各类阀门正常工作。
工作原理：该过滤器安装于进水管路中各配套阀门的前端，当管道中的介质首先进入过滤器时，介质通过滤网进入被连接的阀门中，而杂质则留于过滤桶内，使各类阀门不会由于机械杂物卡入密封圈而失灵。
技术参数：公积压力：1.6MPa
适用介质：洁净水、油品
用温度：≤320℃ |
|
Y型过滤器,滤芯全部采用不锈钢制作,工作压力有:16、25、40Kg/cm²三种、壳体有铸铁、铸钢(代号C)及不锈钢(代号P)三种,由于设计单位或用户造用。系列水过滤器,在一般训算额定流速下,压力损失为0.052-0.12米水柱。
|
公称通径 |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
DN125 |
备注 |
|

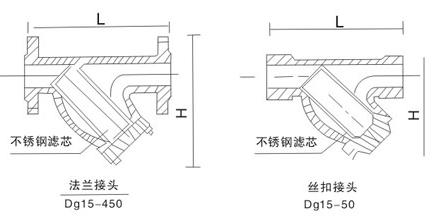

外形尺寸 |
L |
125 |
150 |
160 |
180 |
195 |
215 |
250 |
285 |
300 |
350 |
括号中的数字为丝扣接口DN15至DN20的尺寸其他均为法兰接口尺寸 |
|
H |
102 |
119 |
125 |
145 |
164 |
186 |
238 |
273 |
306 |
310 |
|
SG-16型参考单位（元） |
|
|
|
|
|
|
|
|
|
|
|
公称通径 |
DN150 |
DN200 |
DN250 |
DN300 |
DN350 |
DN400 |
DN450 |
DN500 |
DN600 |
|
|
外形尺寸 |
L |
380 |
480 |
545 |
605 |
660 |
780 |
850 |
885 |
1150 |
|
|
H |
400 |
470 |
480 |
640 |
642 |
830 |
900 |
1000 |
1200 |
|
|
SG-16型参考单位（元） |
|
|
|
|
|
|
|
|
|
|
分类说明
|
序号 |
名称 |
型号 |
公称压力Kgf/cm² |
公称通径 |
连接方式 |
滤芯材料 |
壳体材料 |
用途 |
|
1 |
水过滤器 |
SG-16 |
16 |
Dg15-50
Dg15-450 |
丝扣法兰 |
不锈钢
1Cr18Ni9Ti |
铸铁 |
本系列用于水及无腐蚀性液体分质，其中SG-16型最常用于采暖、供热、制冷空调工程，QG系列用于蒸汽、压缩空气等无腐蚀性工业气体介质，其中QG-16型为常用 |
|
2 |
汽过滤器 |
QG-16 |
|
3 |
水过滤器 |
SG-25C |
25 |
Dg15-450 |
法兰 |
铸铁
代号（C） |
|
4 |
汽过滤器 |
QG-25C |
|
5 |
水过滤器 |
SG-40C |
40 |
Dg15-450 |
凹凸式法兰 |
铸铁
代号（G） |
|
6 |
汽过滤器 |
QG-40C |
|
7 |
水过滤器 |
SG-16p |
16 |
Dg15-50
Dg15-450 |
丝扣法兰 |
不锈钢
1Cr18Ni9Ti |
不锈钢
1Cr18Ni9Ti
代号（P） |
本系列用于酸、碱等腐蚀性液体介质，QG系列用酸气及其他腐蚀性气体介质 |
|
8 |
汽过滤器 |
QG-16p |
|
9 |
水过滤器 |
SG-25p |
25 |
Dg15-450 |
法兰 |
|
10 |
汽过滤器 |
QG-25p |
|
11 |
水过滤器 |
SG-40p |
40 |
Dg15-450 |
凹凸式法兰 |
|
12 |
汽过滤器 |
QG-40p | |
| |
订货需知：1 ：定货时请注明产品尺寸，操作压力，滤芯材质,过滤介质及过滤精度.
2 ：当需要其他标准法兰,材质及操作压力时请在定货时注明 |
