卧式直通过滤器由过滤器本体、转向阀、滤网、排污口组成。被处理水通过进水口进入过滤器本体，水中杂质便会截留在不锈钢滤网上，当杂质堆积到一定程度时，滤网内外两侧的压差达到设定值（≤0.05MPa),打开排污阀，关闭转向阀，除污器开始排污。

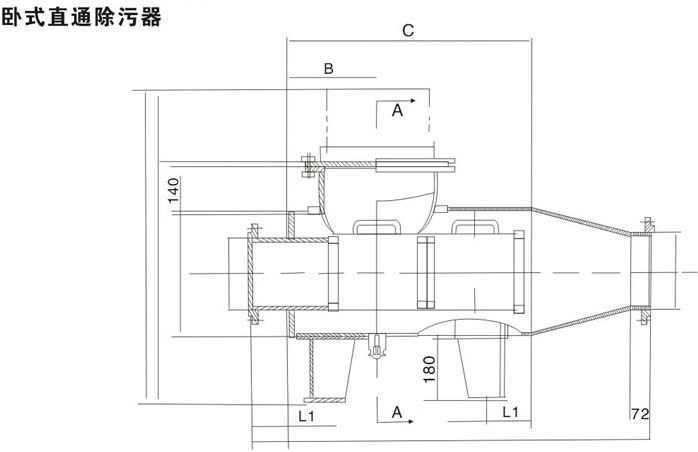

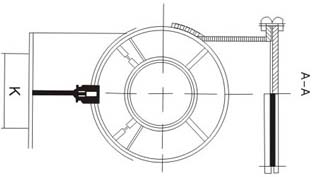

尺寸表:
DN
Φ
e
d1×d1
d2×d2
B
C
L1
L
H
H1
K
150
260
4.5
159×4.5
219×6.5
220
510
120
850
613
818
160
200
350
219×6
325×8
660
140
1046
706
978
250
400
5
273×8
377×8
280
730
1132
757
1083
300
450
285
770
170
1148
807
1195
500
8
377×10
480×10
320
840
1260
1210
550
1, 0
426×10
500×10
920
1340
900
1240
600
12
477×12
580×12
240
1700
1380
650
14
530×14
620×14
420
1540
270
2000
970
1500
