   首页 - 产品展厅 - 产品介绍
  产品名称: 法兰端自密封止回阀
  产品型号: H41Y、H44H
  询问法兰端自密封止回阀价格

  咨询电话:021-54082321 黄先生13045666422
 相关产品
 丝口锻钢止回阀、焊接式锻钢止回阀
 法兰端自密封止回阀
 锻钢法兰端止回阀

法兰端阀门设计结构和特征
   法兰阀门符合API 602,MSS-SP-118(可采用标准)和ANSI B16.34、B35352。检验与测试按API598,标志按MSS-Sp-25。
采用以下结构
全径或缩径
结构长度按ANSI B16.10
法兰尺寸按ANSI B16.5
压力自紧式阀盖
明杆支架型(OS&Y)
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖

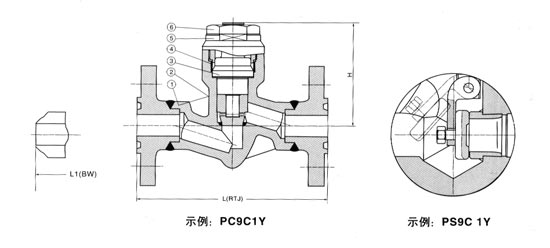

法兰端自密封升降式止回阀 900Lb-2500Lb

标准材质明细表

序号
零件名称
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type F22
Type F304(L)
Type F316(L)
1
阀体
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
升降式 阀瓣
A276 420
A276 304
A276 304(L)
A276 316(L)
3
密封座
A105
F22
A182 F304(L)
F316(L)
4
密封环
A182 F304
08F
A276 304L
A276 316L
5
锁紧螺母
A194 2H
A194 4
A194 8
A194 8M
适用介质
水、蒸汽、油品等
水、蒸气、油品等
硝酸、醋酸等
适用温度
-29°C~425°C
-29°C~550°C
-29°C~200°C

注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(mm)和重量(Kg)

NPS
1/2
3/4
1
11/4
11/2
2
(PRJ)
900Lb-1500Lb
216
229
254
279
305
368
2500Lb
264
273
308
349
384
451
H
900Lb-1500Lb
117
117
117
152
152
195
2500Lb
117
117
117
152
152
195
重量
900Lb-1500Lb
10.5
11.9
13.9
19.9
26.9
32.5
2500Lb
12.6
14.9
16.5
24.8
30.0
35.0
