法兰端阀门设计结构和特征
法兰阀门符合API 602,MSS-SP-118(可采用标准)和ANSI B16.34、B35352。检验与测试按API598,标志按MSS-Sp-25。
采用以下结构
全径或缩径 结构长度按ANSI B16.10 法兰尺寸按ANSI B16.5 压力自紧式阀盖 明杆支架型(OS&Y) 自定心压板压套式 整体上密封座 整体阀体法兰 对焊接端符合ASME B16.25 RTJ阀体阀盖连接形式 螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖
法兰端压力自紧式闸阀 900Lb-2500Lb
标准材质明细表
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
Type A105N |
Type F22 |
Type F304(L) |
Type F316(L) |
1 |
阀体 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
2 |
密封环 |
A276 410 |
A276 304 |
A276 304(L) |
A276 316(L) |
3 |
闸板 |
A182 F430 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
4 |
阀杆 |
A182 F6a |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
5 |
密封座 |
A105N |
A182 F304 |
A182 F304(L) |
F316(L) |
6 |
密封环 |
A276 304L |
A276 316(L) |
7 |
阀盖 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
8 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8(M) |
|
9 |
圆柱销 |
A276 F420 |
A182 F304 |
10 |
填料 |
柔性石墨 |
PTFE |
11 |
提升螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
12 |
轴承压盖 |
A276 F410 |
A182 F304 |
13 |
手轮 |
A105 |
A182 F304 |
14 |
锁紧螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
15 |
阀杆螺母 |
A276-420 |
16 |
轴承压盖 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
17 |
手轮 |
A197 |
18 |
锁紧螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
19 |
黄铜油杯 |
Brass |
适用介质 |
水、蒸汽、油品等 |
水、蒸气、油品等 |
硝酸、醋酸等 |
适用温度 |
-29°C~425°C |
-29°C~550°C |
-29°C~200°C |
注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 CS=碳钢;AS=合金钢;SS=不锈钢;

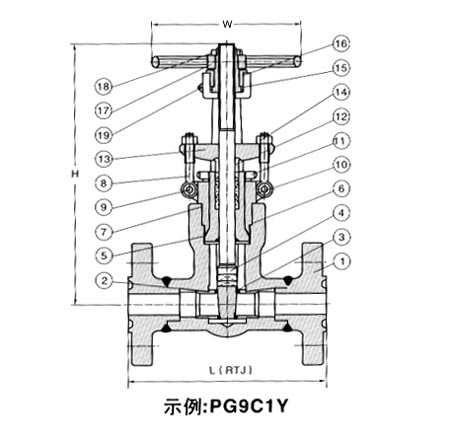

尺寸(mm)和重量(Kg)
NPS |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
L(RTJ) |
900~1500Lb |
216 |
229 |
254 |
279 |
305 |
368 |
2500Lb |
264 |
273 |
308 |
349 |
384 |
451 |
H(开) |
900~1500Lb |
216 |
250 |
270 |
320 |
350 |
445 |
2500Lb |
321 |
321 |
321 |
373 |
406 |
495 |
W |
160 |
160 |
180 |
200 |
250 |
280 |
重量 |
900~1500Lb |
19.6 |
21.5 |
25.7 |
37.8 |
48.5 |
99.8 |
2500Lb |
21.5 |
24.7 |
30.4 |
48.1 |
58.1 |
130.0 | |
