  产品名称： 丝口锻钢截止阀、焊接式锻钢截止阀
  产品型号： J11Y、J61Y、螺栓式阀盖、 焊接式阀盖 、压力自紧式阀盖
  询问丝口锻钢截止阀、焊接式锻钢截止阀价格

  咨询电话：021-54082321 黄先生13045666422
 相关产品
 丝口锻钢截止阀、焊接式锻钢截止阀
 锻钢自密封截止阀
 锻钢波纹管截止阀
 锻钢保温闸阀

            螺栓式阀盖                              焊接式阀盖                            压力自紧式阀盖
锻钢截止阀有三种盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。
截止阀设计结构和特征
截止阀的设计与制造符合API602，BS5352和ASME B16.34。检验与测试按API 598，标记按MSS-SP-25。
采用以下结构
全径或缩径
明杆支架式（OS&Y）
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹连接端（NPT）符合ANSI/ASME B1.20.1
阀瓣可变换为节流型、针型、球型和止回型。

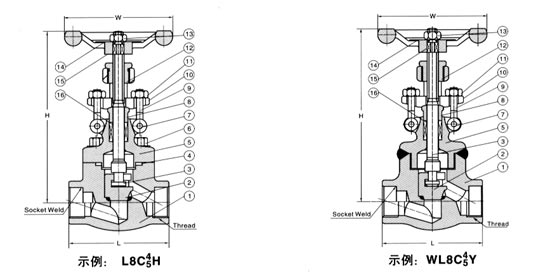

锻钢截止阀 800Lb
标准材质明细表

序号
零件名称
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type F22
Type F304(L)
Type F316(L)
1
阀体
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
阀瓣
A276 420
A276 F22
A276 304(L)
A276 F316(L)
3
阀杆
A182 F6a
A182
A182 F304(L)
A182 F316(L)
4
垫片
316夹柔性石墨
316夹PTFE
5
阀盖
A105N
A182 F22
A182/F304(L)
A182/F316(L)
6
阀盖 螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
7
圆柱销
A276 420
A276 304
8
填料压套
A276 410
A182 F304(L)
A182 F316(L)
9
活节螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
10
填料压板
A105
F182 F304
11
螺母
A194 2H
A194 4
A194 8
A194 8M
12
阀杆螺母
A276 410
13
螺母
A194 2H
A194 4
A194 8
A194 8M
14
铭牌
SS
15
手轮
A197
16
填料
柔性石墨
PTFE
适用介质
水、蒸汽、油品等
水、蒸气、油品等
硝酸、醋酸等
适用温度
-29°C～425°C
-29°C～550°C
-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm)和重量（Kg）

NPS
缩径
3/8
1/2
3/4
1
11/4
11/2
2
/
全径
/
3/8
1/2
3/4
1
11/4
11/2
2
L
79
79
92
111
120
152
172
200
H（开）
166
166
171
207
240
258
330
355
W
100
100
100
125
160
160
180
200
重量
螺栓式
1.9
1.9
2.1
3.5
6.0
7.5
11.4
14.6
焊接式
1.7
1.7
1.9
3.3
5.2
6.8
10.6
13.8


900Lb～1500Lb

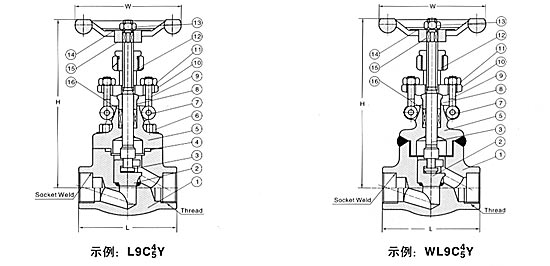

锻钢截止阀 900Lb～1500Lb
标准材质明细表

序号
零件名称
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type F22
Type F304(L)
Type F316(L)
1
阀体
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
阀瓣
A276 420
A276 F22
A276 304(L)
A276 F316(L)
3
阀杆
A182 F6a
A182
A182 F304(L)
A182 F316(L)
4
垫片
316夹柔性石墨
316夹PTFE
5
阀盖
A105N
A182 F22
A182 F304(L)
A182 F316(L)
6
阀盖 螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
7
圆柱销
A276 420
A276 304
8
填料压套
A276 410
A182 F304(L)
A182 F316(L)
9
活节螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
10
填料压板
A105
F182 F304
11
螺母
A194 2H
A194 4
A194 8
A194 8M
12
阀杆螺母
A276 420
13
螺母
A194 2H
A194 4
A194 8
A194 8M
14
铭牌
SS
15
手轮
A197
16
填料
柔性石墨
PTFE
适用介质
水、蒸汽、油品等
水、蒸气、油品等
硝酸、醋酸等
适用温度
-29°C～425°C
-29°C～550°C
-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm)和重量（Kg）

NPS
缩径
3/8
1/2
3/4
1
11/4
11/2
2
/
全径
/
3/8
1/2
3/4
1
11/4
11/2
2
L
92
111
111
120
152
172
200
220
H（开）
171
207
207
240
258
330
355
370
W
100
125
125
160
160
180
200
240
重量
螺栓式
2.2
3.7
3.6
6.8
7.6
11.6
15.0
21.9
焊接式
2.0
3.4
3.3
6.0
5.6
10.3
14.2
18.0

900Lb～2500LB

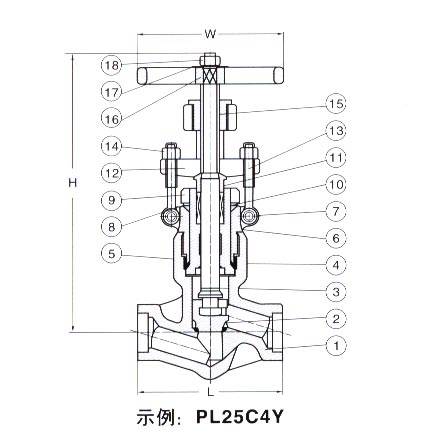

锻钢自密封截止阀 900Lb～2500Lb
标准材质明细表
序号
零件名称
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type A182 F22
Type A182 F304
Type A182 F316(L)
1
阀体
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
阀瓣
A276 420
A276 304
A276 304(L)
A276 F316(L)
3
阀杆
A182 F6a
A182 F304
A182 F304(L)
A182 F316(L)
4
密封座
A105
A182 F304
A182 F304(L)
A182 F316(L)
5
密封环
08F
A182 F304
A182 F304(L)
F316L
6
阀盖
A105N
A182 F22
A182 F304(L)
A182 F316(L)
7
圆柱销
A276 420
A182 F304
8
垫圈
A105N
A182 F22
A182 F304(L)
A182 F316(L)
9
提升螺母
A194 2H
A194 4
A194 8
A194 8M
10
填料
316夹 柔性石墨
316夹PTFE
11
填料压套
A276 420
A182 F304
12
填料压板
A105
A182 F304
13
活节螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
14
螺母
A194 2H
A194 4
A194 8
A194 8M
15
阀杆螺母
A276 420
16
手轮
A197
17
铭牌
SS
18
螺母
A194 2H
A194 4
A194 8
A194 8M
适用介质
水、蒸汽、油品等
水、蒸气、油品等
硝酸、醋酸等
适用温度
-29°C～425°C
-29°C～550°C
-29°C～200°C
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm)和重量（Kg）
NPS
1/2″
3/4″
1″
11/4″
11/2″
2″
L
900-150Lb
140
140
140
178
178
216
2500Lb
186
186
186
232
232
279
H(开)
333
333
333
408
408
524
W
160
160
180
200
250
280
重量
900Lb-1500Lb
11.2
10.5
10.1
21.0
19.6
40.4
2500Lb
12.3
11.6
10.8
28.0
26.4
43.8
