  产品名称： 内螺纹闸阀
  产品型号： Z15W
  询问内螺纹闸阀价格

  咨询电话：021-54082321 黄先生13045666422
 相关产品
 内螺纹闸阀


大田不锈钢闸阀

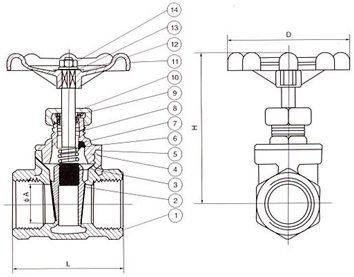

 尺寸图

一、应用规范
内螺纹闸阀是一种小口径闸阀，一般材质有铸铁、黄铜、不锈钢，内螺纹闸阀适用介质：水、油、气及某些腐蚀性液体。
公称压力：2.5MPa
适用温度范围：-20~232℃~350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）
螺纹类型：G?NPT.BSPT.BSP.DIN259/2999

二、主要零件材料

序号NO.

零件名称

材质

1

阀体

不锈钢CF8M/CF8

2

闸板

不锈钢CF8M/CF8

3

阀杆

不锈钢SS316/304

4

阀盖

不锈钢CF8M/CF8

5

填料

聚四氟乙烯

6

止推垫片

不锈钢SS304

7

阀杆架

不锈钢SS316/SS304

8

填料

聚四氟乙烯PTFE

9

螺母

不锈钢SS304

10

填料压盖螺母

不锈钢SS316/SS304

11

手轮

铝合金

12

铭牌

铝

13

手轮垫片

不锈钢SS304

14

手轮螺母

不锈钢SS304


三、主要连接尺寸及重量

SIZE

1/2″

3/4″

1″

11/4″

11/2″

2″

A

15

20

25

32

38

50

H

90

97

108

120

146

163

L

55

60

65

75

85

95

D

70

70

80

80

90

100
