2W系列电磁阀
◆ 产品用途
2W系列电磁阀，阀体采用锻压成型，内件不锈钢制作，用于管路中对液体，气体介质通断的自动控制。
◆ 主要技术数据
1、使用压力：0～10kg/cm2
2、最大耐压力：16kg/cm2
3、使用流体：空气、水、油、瓦斯、煤气、液化气
4、使用流体粘度：20CST以下
5、工作温度：-5～80℃
6、电压波动范围：±10%
7、动作方式：直动式
8、型式、常闭式（即通电后阀开启，或常开式（通电阀关闭）。
9、工作寿命＞15万次
10、绝缘等级：B级
11、经圈温升＜75℃
12、功率＜15W
◆安装注意事项
1、安装电磁阀，阀体上的箭头标记，应同管路流体流向相一致。
2、电磁阀上的标牌参数应与实际使用要求相符。特别请注意标记的额定电压。
◆警告
本阀没有安装防爆装置，不能在有爆炸性危险的场所使用。
◆备注
对电磁阀有特殊要求，请与当地经销商联系。

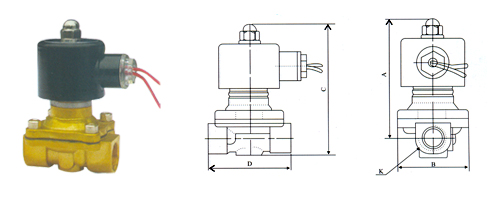

◆产品规格
|
型号 |
通径（mm） |
A |
B |
C |
D |
K(G) |
阀体材质 |
|
2W025-06 |
2.5 |
66 |
30 |
75 |
40 |
1/8" |
锻造铜 |
|
2W025-08 |
2.5 |
66 |
30 |
75 |
40 |
1/4" |
|
2W040-08 |
4 |
66 |
30 |
75 |
40 |
1/4" |
|
2W040-10 |
4 |
74 |
32 |
85 |
52 |
3/8" |
|
2W160-10 |
16 |
101 |
57 |
117 |
69 |
3/8" |
|
2W160-15 |
16 |
101 |
57 |
117 |
69 |
1/2" |
|
2W-200-20 |
20 |
107 |
57 |
123 |
73 |
3/4" |
|
2W-250-25 |
25 |
111 |
74 |
134 |
99 |
1" |
|
2W350-35 |
35 |
140 |
90 |
170 |
119 |
11/4" |
铸造铜 |
|
2W400-40 |
40 |
142 |
95 |
172 |
123 |
11/2" |
|
2W500-50 |
50 |
172 |
123 |
209 |
168 |
2" |
注：1、需要法兰连接的在型号后加F，如2W250-25F 2、需要不锈钢螺纹连接的加J，如2W250-250J
2、需要不锈钢法兰式的即：2W25025JF ４、需要常开式的在型号最后加K，如2W250-25JFK
即表示：不锈钢阀体，法兰连接，常开式。通径φ25mm。 |
