  产品名称: 卡箍式消防蝶阀
  产品型号: 消防卡箍蝶阀
  询问卡箍式消防蝶阀价格

  咨询电话:021-54082321 黄先生13045666422
 相关产品
 卡箍式消防蝶阀
 消防信号蝶阀


  消防卡箍蝶阀是我厂引进国外先进技术而自行开发的中线型蝶阀,它具有结构简单,密封可靠,开启轻便、寿命长、维护方便等优点。卡箍式消防蝶阀被广泛地应用于给排水、建筑消防等系统各种管道上,尤其在消防管路中。卡箍式消防蝶阀可明白无误的显示出阀门开关状态,具有直观、清晰、可靠的反映出消防系统中的工作状态,所以广泛、大量的适用于消防系统中。

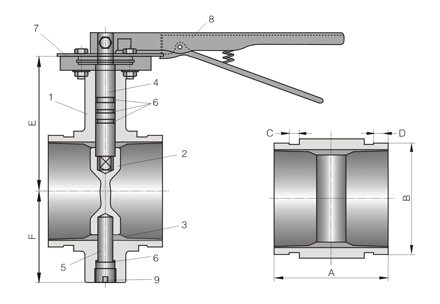

主要零部件材料

序号 名称 国标标准
1 阀体 球铁 QT450-10
2 阀板 球铁 QT450-10
3 橡胶 EPDM
4 上轴 不锈钢 1Cr13
5 下轴 不锈钢 1Cr13
6 O形圈 丁腈
7 定位齿盘 碳钢 45#
8 手柄 玛钢
9 丝堵 碳钢 45#

外形连接尺寸

规格 尺寸 (mm)
mm inch A B C D E F
50 2 81 60 8 16 85 57
65 2.5 97 73 8 16 106 65
80 3 97 89 8 16 113 75
100 4 116 114 10 16 135 90
125 5 148 141 10 16 148 110
150 6 148 168 10 16 181 124
200 8 134 219 11 19 204 155
250 10 159 273 13 19 230 190
300 12 166 324 13 19 270 230
