  产品名称： JZF型截止阀
  产品型号： JZF
  询问JZF型截止阀价格

  咨询电话：021-54082321 黄先生13045666422
 相关产品
 KF型压力表开关
 JZF-T型高压截止阀
 JZF-G型截止阀
 高压角式截止阀

JZF型截止阀

图形符号




型号说明

① 产品代号：JZF截止阀
② 公称通径：40、60、65、80、100mm
③ 连接形式：F-法兰式

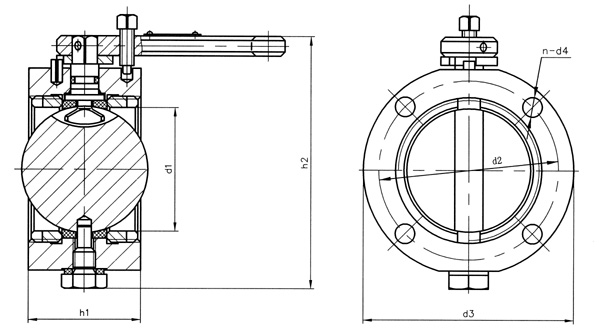

外形尺寸

型号
h1
h2
d1
d2
d3
n-d4
两端密封形式
JZF-40FA
40
90
Ф44
Ф64
Ф75
4-Ф7
两端平面、无O形圈沟槽
JZF-40FB
40
90
Ф44
Ф70
Ф81
4-Ф7
两端带56×3.5 O形圈沟槽
JZF-60F
45
115
Ф68
Ф92
Ф105
4-Ф7
两端平面、无O型圈沟槽
JZF-65F
50
150
Ф68
Ф108
Ф135
6-Ф11
两端平面、无O型圈沟槽
JZF-80F
50
150
Ф91
Ф120
Ф135
4-Ф9
两端平面、无O型圈沟槽
JZF-100F
55
175
Ф116
Ф148
Ф165
4-Ф9
两端平面、无O型圈沟槽
