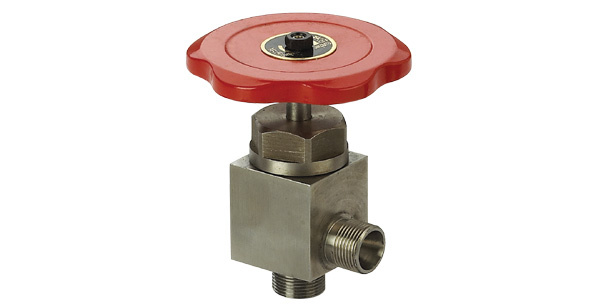

  产品名称： JZF-T型高压截止阀
  产品型号： JZF-T
  询问JZF-T型高压截止阀价格

  咨询电话：021-54082321 黄先生13045666422
 相关产品
 KF型压力表开关
 JZF-T型高压截止阀
 JZF-G型截止阀
 高压角式截止阀




JZF-T型高压截止阀
图形符号




型号说明

① 产品代号：JZF截止阀
② 结构形式：T型
③ 公称通径：10、15、25mm
技术参数
阀体材料：1Cr18Ni9Ti
工作压力：40MPa
工作介质：液压油、水
适用温度：-40～+120℃

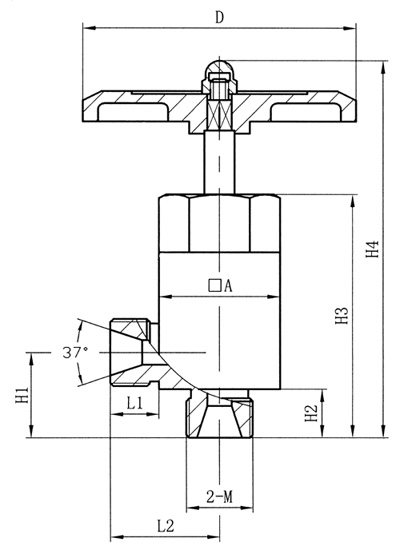

外形尺寸
型号
L1
L2
H1
H2
H3
H4
□A
D
2-M
JZF-T10
16
36
28
16
80
124.1
40×40
Ф90
2-M22×1.5
JZF-T15
24
44
42
24
92
133.5
40×40
Ф90
2-M27×1.5
JZF-T20
27
52
50
27
119
167
50×50
Ф125
2-M39×1.5
