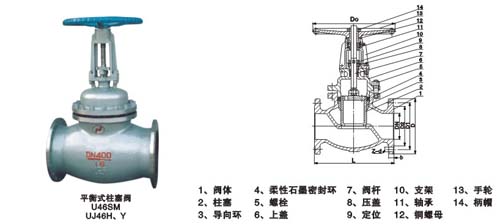

U46SM平衡式柱塞阀：U46H平衡式柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密封环、手轮等零件组成。当手轮旋转，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。平衡式柱塞阀中柱塞与密封环间采用过盈配合，平衡式柱塞阀通过调节压盖中法兰螺栓，使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性，杜绝了内外泄漏、同时阀门开启力矩小，能实现阀门迅速开启和关闭。
柱塞阀连接尺寸
U46SM-16C P R UJ467-16C P R
|
DN |
L |
D |
D1 |
D2 |
b |
Z-φd |
D0 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
400 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12-23 |
450 |
|
250 |
650 |
405 |
355 |
320 |
30 |
12-25 |
500 |
|
300 |
750 |
460 |
410 |
375 |
30 |
12-25 |
560 |
|
350 |
850 |
520 |
470 |
435 |
34 |
16-25 |
640 |
|
400 |
914 |
580 |
525 |
485 |
36 |
16-30 |
750 |
|
450 |
987 |
640 |
585 |
545 |
40 |
20-30 |
带伞齿轮转动 |
|
500 |
987 |
705 |
650 |
608 |
44 |
20-34 |
平衡式柱塞阀连接尺寸
U46SM-25C P R UJ467-25C P R
|
DN |
L |
D |
01 |
D2 |
b |
Z-φd |
DO |
|
150 |
480 |
300 |
250 |
218 |
30 |
8-25 |
400 |
|
200 |
600 |
350 |
310 |
278 |
34 |
12-25 |
450 |
|
250 |
650 |
425 |
370 |
332 |
36 |
12-30 |
500 |
|
300 |
750 |
485 |
430 |
390 |
40 |
16-30 |
560 |
|
350 |
850 |
550 |
490 |
448 |
44 |
16-34 |
640 |
|
400 |
914 |
610 |
550 |
505 |
48 |
16-34 |
750 |
|
450 |
987 |
660 |
600 |
555 |
50 |
20-34 |
带伞齿轮转动 |
|
500 |
987 |
730 |
660 |
610 |
52 |
20-41 |
柱塞截止阀的密封圈材料
|
本体 |
堆焊 |
|
304 |
316 |
Monel |
507钼 |
钴铬钨 |
钴铬钼 |
柱塞截止阀的上密封圈材料
|
聚四氟乙烯 |
|
含氟柔性石墨 |
|
对位聚苯 |
|
含碳纤维柔性石墨 |
柱塞截止阀的阀体材料
|
铸钢 |
不锈钢 |
含钼不锈钢 |
蒙乃尔 |
|
WCB |
CF8(304) |
CF8M(31 6) |
|
柱塞截止阀的实验压力
|
实验项目 |
实验介质 |
实验压力 |
|
压强实验 |
水 |
1.5PN |
|
高压密封实验 |
水 |
1.1PN |
|
低压气密封实验 |
气 |
0.5-0.7MPa | |
