  产品名称: 轨道旋塞阀(将军阀)
  产品型号: YDAOX43
  询问轨道旋塞阀(将军阀)价格

  咨询电话:021-54082321 黄先生13045666422
 相关产品
 轨道旋塞阀(将军阀)
 油密封旋塞阀
 美标压力平衡式倒装油密封旋塞阀


轨道旋塞阀

◆产品结构特点
轨道旋塞阀又称将军阀:将军阀适用于公称压力CLASS150-900LBS,工作温度-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。
◆其主要结构特点
1、产品结构合理,密封可靠,性能优良、造型美观。

2、它的密封性是通过阀片四周的密封圈来实现的。独特的燕尾槽保护和固定密封圈。

3、双向流动,安装使用更方便。

4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。

◆将军阀的工作原理
当阀门全开的状态下,塞子的通道兴阀体的通道对齐,能保证理想的最低压力降.

当转动手轮,塞子将朝阀门的方向转动,同时带动阀片转动90度,当继续转动手轮,塞子将会下压,使阀门向两侧张开,阀片将紧紧的压在阀座上,使阀门关闭.

当手轮向反方向转动时,首先使塞子向上运动,使阀片于阀座脱离,继续转动手轮,使塞子带动阀片转动90度,最后塞子的通道于阀体的通道对齐,使阀门处于全开的状态.

轨道旋塞阀的优点是阀门在开启的过程中,阀片和阀座处于脱离状态,开关的过程是零摩擦,不会使密封面磨损,同时密封采用软密封,使密封在关闭时为零泄露。

◆技术规范
结构形式 BB-BG
驱动方式 手轮、伞齿轮、手柄
设计标准 API599、API6D
结构长度 ASME B16.10
连接法兰 ASME B16.5
试验和检验 API598.API6D
注:阀门连接法兰尺寸可根据用户要求设计制造。
◆产品性能规范
公称压力(LB) 壳体试验压力(MPa) 密封试验压力(MPa) 适用温度(℃) 使用介质
150 3.0 2.2 ≤180℃ 水、蒸汽、油品等
300 7.5 5.5
600 15.0 11.0
900 22.5 16.5

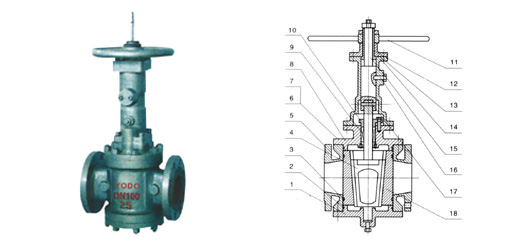

◆主要零部件材质
序号 名称 材质
1 下盖 ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M
2 O型圈 丁腈橡胶
3 密封圈 氟橡胶
4 塞子 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M
5 阀体 ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M
6 阀栓 ASTM A193-B7,A320-B8,A193-B8M
7 六角螺母 ASTM A194-2H,A194-8,A194-8M
8 阀盖 ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M
9 填料 柔性石墨+不锈钢
10 填料压盖 ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M
11 手轮 ASTM A536 Gr.60-40-18、A216-WCB
12 阀杆螺母 铜合金

13

阀杆螺母盖 ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M
14 支架 ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M
15 阀杆 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M
16 导向螺栓 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M
17 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M
18 阀片 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M

型号 YDAOX43-150
压力等级 150LB
口径Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381
H 230 260 300 340 380 435 460 490 525 570 625 700 780 870 980
W 120 140 140 180 200 220 260 280 300 340 40 450 450 500 500
重量(kg) 10 12 14 19 21 28 34 39 75 95 135 200 255 415 650

型号 YDAOX43-300
压力等级 300LB
口径Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 140 152 165 178 190 216 241 283 305 381 403 419 457 502 762
H 230 260 300 340 380 435 460 490 525 570 625 700 780 870 980
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(kg) 11 13 20 27 31 37 44 60 82 115 165 225 305 405 650

型号 YDAOX43-600
压力等级 600LB
口径Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 165 190 216 229 241 292 330 356 432 508 559 660 787 838 889
H 230 260 300 340 380 435 460 490 525 570 625 700 780 870 980
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(kg) 13 15 22 29 34 41 54 68 99 128 191 258 430 650 870

型号 YDAOX43-900
压力等级 900LB
口径Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 229 229 254 279 305 368 419 381 457 559 610 737 838 965 1029
H 230 260 300 340 380 435 460 490 525 570 625 700 780 870 980
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(kg) 15 19 24 32 38 47 62 75 115 147 220 379 490 720 1020
