  产品名称: 固定式三通球阀
  产品型号: Q48、Q49
  询问固定式三通球阀价格

  咨询电话:021-54082321 黄先生13045666422
 相关产品
 焦炉专用三通球阀
 组合式三通球阀
 半球三通硬密封球阀
 固定式三通球阀


固定式三通球阀结构特点

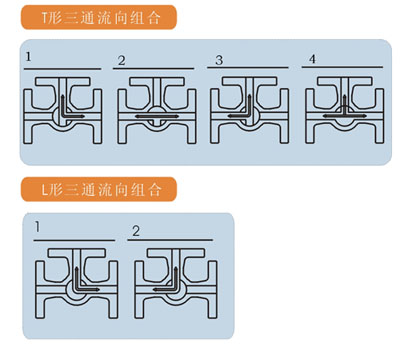

  固定式三通球阀采用固定球,弹簧或碟簧加载的四面阀座结构,密封可靠,开关轻便。此结构球体不同,有T形三通球阀和L型三通球阀之分,其中T形三通球阀可实现对介质的分流或混流四种工况,根据需要可选择其中两种或三种进行组合;L形三通球阀可实现对介质流向切换两种工况。



型号、材料及主要参数

产品型号 Q48F、Q49F-10C-40
Q48F、Q49F-10P-40P
阀体 WCB CF8
球体 CF8 CF8
阀杆/固定轴 2Cr13 304
密封圈 PTFE PTFE
阀座 2Cr13 F304
填料 PTFE+O形圈 PTFE+O形圈
适用介质 水、油、蒸汽等 酸等腐蚀性介质
适用温度 -29-200℃ -29-200℃
蜗轮固定三通球阀 Q后插入“3”表示,示例:Q348F-16C
气动固定三通球阀 Q后插入“6”表示,示例:Q648F-150LB
电动固定三通球阀 Q后插入“9”表示,示例:Q948F-10C

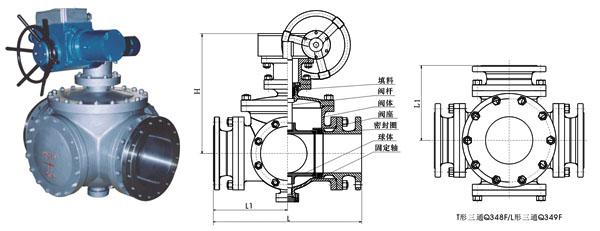

固定式三通球阀的外形尺寸PN10-40

公称通径DN 50 65 80 100 125 150 200 250 300 350 400 500 600
L 240 360 280 320 380 440 670 760 850 980 1080 1360 1750
L1 12 130 140 160 190 220 335 380 425 490 540 680 875
H 325 335 360 370 420 440 490 520 610 700 800 900 1000
