	产品名称：	气动固定式球阀
	产品型号：	Q647F、Q647H


	咨询电话：021-54082321 黄先生13045666422

相关产品

O型气动固定式球阀采用上下阀杆固定阀芯(轴支式)和可动密封座设计。工作更稳定。具有自动补偿功能、双向密封阀座之间无间隙回转时具有很大的剪切力及自洁功能。气动固定式球阀尤其适用于帝制纤维和有微小固体颗粒的悬浊液及粘性介质的通断。气动固定式球阀可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。

特点

     1、O型气动固定式球阀固定式球阀采用固定球设计，相对运动部位均采用磨擦系数极小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。
     2、阀门采用高平台结构，ISO5211连接标准，能使安装电/气动执行器更为专业化。
     3、O型固定式球阀采用全通径或缩径设计，流通阻力小。
     4、金属硬密封O型固定式球阀采用双向金属可动密封结构，具有自动补偿及自洁功能，密封性能优越。
     5、O型固定式球阀采用固定球设计，并增加了预紧力弹簧，使得球阀具有自动泄压功能。
     6、每个球阀都有两个可动密封座，两个方向都能密封，因而安装时不须考虑介质的流向。
     7、具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免静电打火点燃易燃介质。确保系统安全。
     8、耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。
     9、自动泄压结构，当滞留在阀门中腔的液体介质由于温度升高而气化，从而中腔压力异常升高时，中腔介质能依靠本身的推力推动阀座而自动泄压，从而确保阀门安全。
     10、可选气动、电动、液动、及气动调节型、电动调节型。具体请参阅本书执行器及调节阀部份。

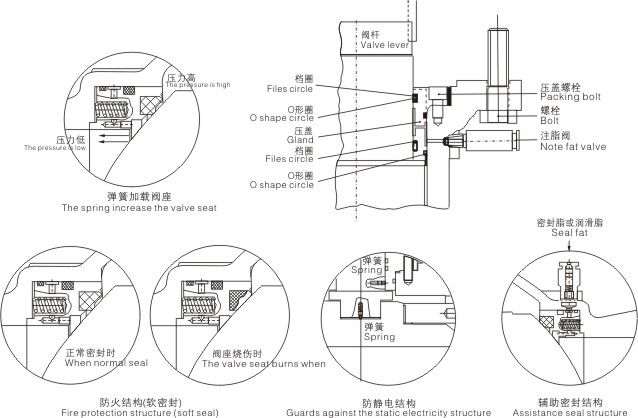

O型球阀(固定球)密封结构

辅助结构示意图(详见《球阀简介》)

软密封固定球阀主要参数

硬密封固定球阀主要参数

流量特性

O型固定式切断球阀的流量特性为快开特性，特性曲线如下图所示。

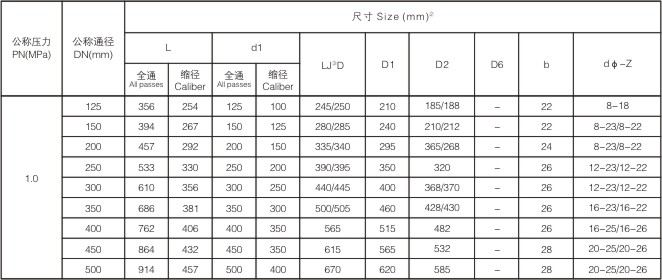

外形及尺寸

接上表

注：①缩径球阀重量约为全通径球阀重量的70%左右。
       ②表中以分数表示者，分子为JB/T74～90系列2尺寸(等同于原械标JB～90-59的尺寸)，分母为JB/T74～90系列1、GB912～913(PN1.6～4.0MPa)及HGJ44～76尺寸。
      ③LJ为环连接面法兰球阀的结构长度。
     ④可按客户要求选配气动、电动、液动、气动调节型、电动调节型。
