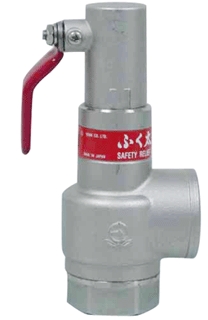

  产品名称: 日本阀天VENN进口安全阀
  产品型号: SL-37 SL-38
  询问日本阀天VENN进口安全阀价格

  咨询电话:021-54082321 黄先生13045666422
 相关产品
 RP-7蒸汽减压阀
 日本阀天VENN水用减压阀
 TD-8、TD2、TD4温度调节阀
 SL-37、SL-38、SL-39、SL-40蒸汽安全阀、气体安全阀、液体安全阀

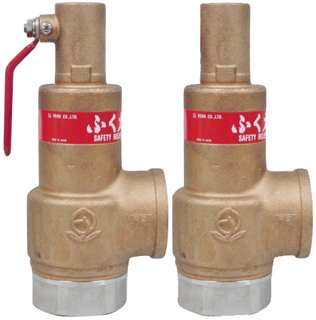

SL-37 SL-38 青铜+不锈钢安全阀

SL-39 SL-40 不锈钢安全阀

特征
用途面广
由于BC产品和SCS 产品系列合并了安全阀和排放阀的功能,而且是密封型,所以可以适合所以的用途。
可以适合所有的用途
不需按流体种类进行调节变更,不需按照蒸气、气体、液体的流体种类进行调节变更,可以完全共用。(青铜铸造物适用)
经久耐用、信赖度高
即使是调节弹簧也采用了耐腐蚀、耐用性极强的不锈钢,可以长久维持使用功能。
调节简单
因为只使用设定压力调节螺旋,所以使调节变为简单的工作。
与本公司以往产品相比,体积以缩小1-2个尺寸规格,并且重量轻。



种类 扬程式安全阀
青铜铸物制 不锈钢制
型号 SL-37 SL-38 SL-39 SL-40
型式 密封手柄式 密封式 密封手柄式 密封式
口径 15-50
适用流体 蒸气、空气、气体、液体
适用压力 0.05-1.0Mpa
调压范围 0.05-0.1、0.1-0.2.、0.2-0.5、0.5-1.0Mpa
流体温度 225℃以下 225℃以下 235℃以下 235℃以下
流体粘度 800cSt以下
连接方式 丝牙
本体耐压试验 水压 22kg

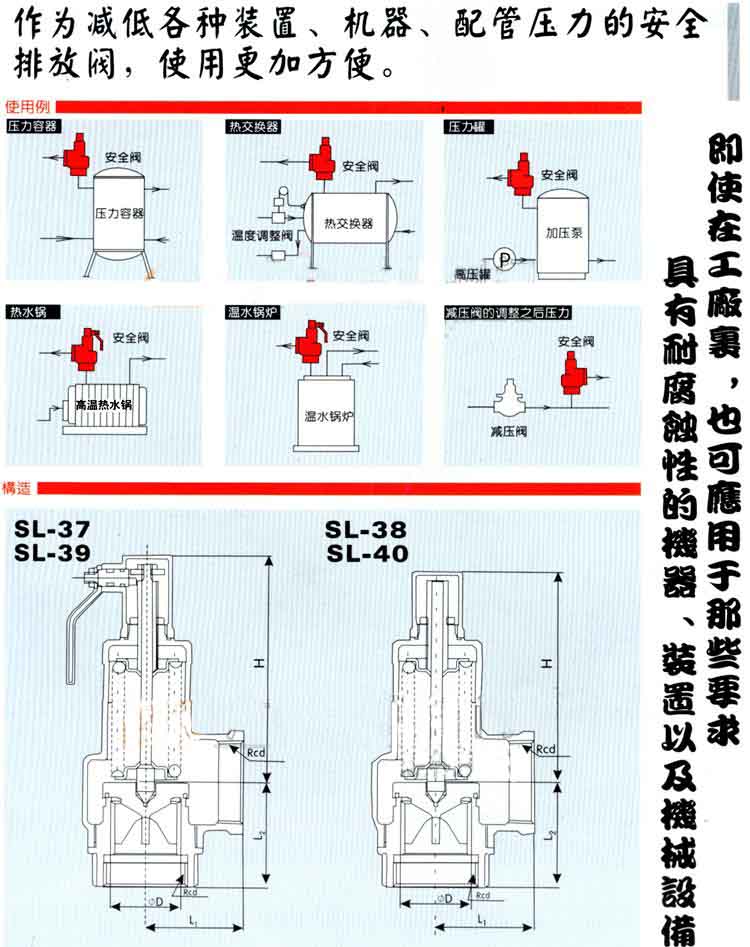

口径 阀座口径 有效面积 lift
L
画间寸法 阀高 H 连接d 重量(kg)
3.14DL L1 L2 SL-37 SL-38 SL-39 SL-40 SL-37 SL-38 SL-39 SL-40
15 14 17.5 0.4 30 36 94 84 96 85 1/2 0.6 0.5 0.6 0.5
20 19 29.8 0.5 35 40 99 89 100 89 3/4 0.7 0.6 0.7 0.6
25 23 43.3 0.6 40 46 102 92 104 93 1 0.9 0.8 0.9 0.8
32 32 80.3 0.8 50 54 124 114 126 115 11/4 1.4 1.3 1.5 1.4
40 40 125.6 1.0 55 60 130 120 131 120 11/2 1.9 1.8 2.0 1.9
50 50 204.1 1.3 65 73 165 151 166 152 2 3.6 3.4 3.4 3.2

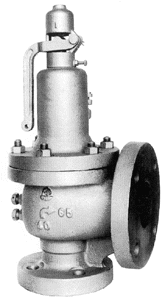

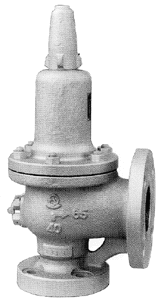

SL-23H 扬程式安全阀


SL-24H 扬程式安全阀

样式
本体材质 铸铁
型式 SL-23H SL-24H SL-23 SL-24
顶盖形式 带手柄 不带手柄 带手柄 不带手柄
适用流体 蒸气、空气 蒸气、气体、液体、空气 蒸气、空气 蒸气、气体、液体、空气
口径 15-65mm 80-150mm
适用压力 0.035-1.0mPa
接口 JIS 10K 法兰
调压范围 0.035-0.15、0.15-0.6、0.6-1.0Mpa(0.35-1.5k、1.5-6、6-10k)
流体温度 -5~230℃
材质 本体(FC)、阀体/阀座(SUS、SCS) 本体(SCPH)、阀体/阀座(SUS、SCS)
本体耐压试验 水压:2.2Mpa

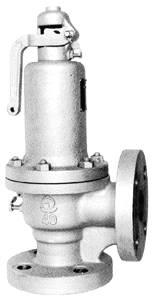

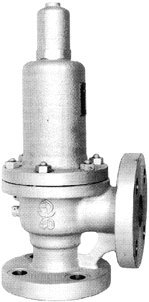

SL-5 扬程式安全阀

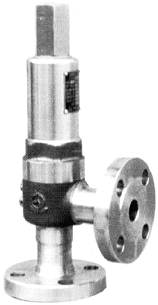

SL-39F 扬程式安全阀

样式
本体材质 铸铁 不锈钢
型式 SL-5 SL-6 SL-39F SL-40F
顶盖形式 带手柄 不带手柄 带手柄 不带手柄
适用流体 蒸气、空气 蒸气、气体、液体、空气 蒸气、气体、液体、空气
口径 15-100mm 15-50mm
适用压力 口径40以下:0.035-1.0Mpa
口径50以上:0.035-1.6Mpa
0.05-1.0Mpa
接口 JIS 10.16K 法兰 10k 法兰
流体温度 -5~230℃ 150℃以下 235℃以下
材质 本体(FC)、阀体/阀座(SUS、SCS) 本体 不锈钢 本体 不锈钢
本体耐压试验 水压:适用压力的2.2倍 水压的2.2Mpa 水压的2.2Mpa

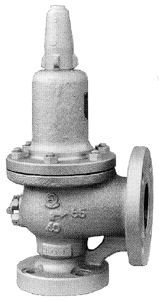

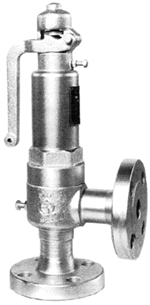

SL-7 扬程式安全阀


SL-8 扬程式安全阀

样式
型式 SL-7 SL-8
顶盖形式 带手柄 不带手柄
适用流体 蒸气、空气 蒸气、气体、液体、空气
适用压力 0.035-3.0Mpa(0.35-30k)
接口 JIS RCF
流体温度 -5~250℃
材质 本体(SF)、阀体/阀座(SUS)
本体耐压试验 0.035mpa-1.0mpa以下 水压:2.2mpa
1.0mpa-2.0mpa以下 水压:4.4mpa
2.0mpa-3.0mpa以下 水压:6.6mpa

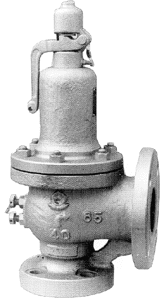

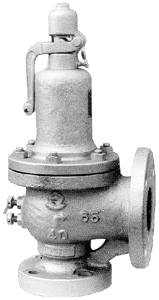

SL-9 扬程式安全阀


SL-10 扬程式安全阀

样式
型式 SL-9 SL-10
顶盖形式 带手柄 不带手柄
适用流体 蒸气、空气 蒸气、空气、气体、液体
适用压力 0.035-3.0Mpa
接口 JIS 10.20.30k 法兰
流体温度 -5~250℃
材质 本体(SF)、阀体/阀座(SUS)
本体耐压试验 水压:适用压力的2.2倍

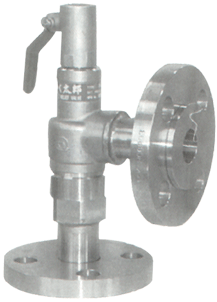

SL-11 扬程式安全阀


SL-12 扬程式安全阀

样式
型式 SL-11 SL-12
顶盖形式 带手柄 不带手柄
适用流体 蒸气、空气 蒸气、空气、气体、液体
口径 15-150mm
适用压力 0.035-3.0Mpa(口径25以下)
1.0-3.0Mpa(口径40以上)
接口 JIS 10.20.30k 法兰
流体温度 -5~250℃
材质 本体(SCPH)、阀体/阀座(SUS、SUC)
本体耐压试验 水压:适用压力的2.2倍

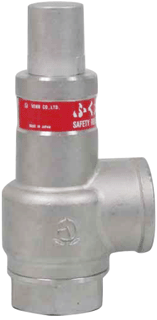

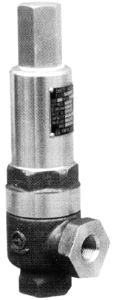

SF-1H 全量式安全阀


SF-2H 全量式安全阀

样式
型式 SF-1H SF-2H
顶盖形式 带手柄 不带手柄
适用流体 蒸气、空气
适用压力 0.1-2.0mpa
接口 螺纹
流体温度 -5~230℃
材质 本体(SCPH)、阀体/阀座(SUS、SUC)
本体耐压试验 0.1mpa-1.0mpa 以下:水压 2.2mpa
1.0mpa-2.0mpa 以下:水压 4.4mpa

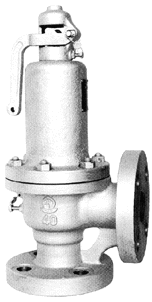

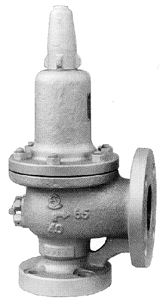

SF-13 全量式安全阀


SF-14 全量式安全阀

样式
型式 SF-13 SF-14
顶盖形式 带手柄 不带手柄
适用流体 蒸气、空气 蒸气、空气、气体、液体
口径 25-150mm
适用压力 0.1-1.0mpa
接口 10K 法兰
流体温度 -5~230℃
材质 本体(FC)、阀体/阀座(SUS、SCS)
本体耐压试验 水压:2.2mpa



SF-15 全量式安全阀


SF-16 全量式安全阀

样式
型式 SF-15 SF-16
顶盖形式 带手柄 不带手柄
适用流体 蒸气、空气 蒸气、空气、气体、液体
口径 40-150mm
适用压力 0.1-1.0mpa
接口 入扣:JIS 10K 法兰 出口:JIS 20K 法兰
流体温度 -5~250℃
材质 本体(SCPH)、阀体/阀座(SUS、SCS)
本体材质 水压:2.2mpa

SF-17 全量式安全阀


SF-18 全量式安全阀

样式
型式 SF-17 SF-18
顶盖形式 带手柄 不带手柄
适用流体 蒸气、空气 蒸气、空气、气体、液体
口径 40-150mm
适用压力 1.0-2.0mpa
接口 入口:16k、20k 法兰 出口:10k 法兰
流体温度 -5~250℃
材质 本体(SCPH)、阀体/阀座(SUS、SCS)
本体耐压试验 水压:2.2mpa


SF-19 全量式安全阀


SF-20 全量式安全阀

样式
型式 SF-19 SF-20
顶盖形式 带手柄 不带手柄
适用流体 蒸气、空气 蒸气、空气、气体、液体
口径 15-150mm
适用压力 0.1-3.0mpa (口径 25以下)
2.0-3.0mpa (口径 40以上)
接口 入口:10k、20k、30k 法兰 出口:10k 法兰
流体温度 -5~250℃
材质 本体(SCPH)、阀体/阀座(SUS、SCS)
本体材质 水压:适用压力的2.2mpa
