对夹式止回阀适用于公称压力PNl.0MPa~42 0MPa、Classl50～2500；公称通径DNl5～1200mm、NPsl／2—48．工作温度一l96—540℃的各种管路上，对夹双辩蝶式止回阀用于防止介质剖流。通过选用不同的材质．对夹双辩蝶式止回阀可适月于水、蒸汽、油品、硝酸、强氧化性介质及尿素等多种介质。 |
一、标准与规范
1、设计秘制造：APl594、AP 6D、JB，T8937;
2、结构长度：API594、APl60、DlN3202、JB／T8937，
3、压力一温度等级? ANsIBl6.34、DlN2401、GB／T 9124、HG20604、HG20625、SH3406、JB，T74，
4、试验与检验AP 598、JB／T 9092：
5、配管法兰JB，T74～90、GB／T 9112～9124、HG20592～20635、sH3406、ANsIB16 5、DlN2543～2548、GB／T 13402、APl605、ASMEBl6 47．
二、结构特点
1、结构长度短．其结构长度只有传统法兰止回阀的1/4～1/8;
2、体积小,、重量轻,其重量只有传统法兰止回目的1/4～1/20;
3、阀瓣尖闭快速．水锤压力小：
4、水平管道或垂直管道均可使月．安装方便；
5、流道通畅、流体阻力小．
6、动作i敏、密封性能好;
7、目瓣行程短、关阀冲击力小;
8、整体结构、简单紧凑、造型美观
9、使月寿命长、可靠性高。
三、旋启式止回阀对比
四、升降式止回阀对比
水的当量体积流量Vw与实际流体的
体积流量V按下式换算：
·V
式中：Vw一水的当量体积流量。l／s；
P流体密度，k9／m 3
v一实际流体的体积流量，l/s。
五、H76对夹双瓣旋启式止回阀

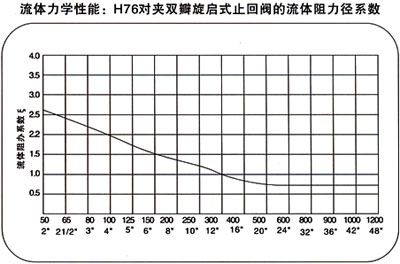

流体力学性能：H76对夹双瓣旋启式止回阀的流体阻力系数、流量系数及开启压力
六、H76对夹双瓣旋启式止回阀的型号、材料及主要参数

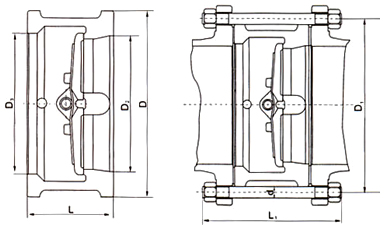

七、H76对夹双瓣旋启式止回阀主要尺寸及重量
