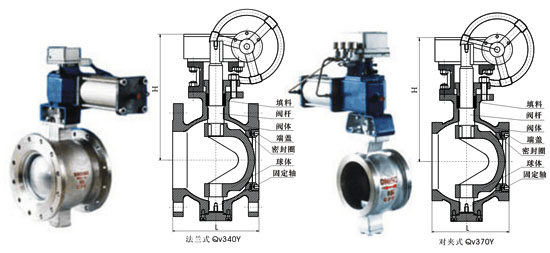

V型球阀的外形尺寸PN16-40
| 公称通径DN |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
| 法兰式L |
102 |
114 |
124 |
165 |
165 |
194 |
210 |
229 |
200 |
240 |
- |
- |
- |
| 对夹式L |
50 |
60 |
75 |
85 |
100 |
115 |
135 |
160 |
200 |
240 |
- |
- |
- |
| H |
200 |
250 |
225 |
235 |
260 |
270 |
320 |
340 |
3960 |
420 |
510 |
600 |
700 |
结构特点
1、V型球阀采用蝶形弹簧或圆柱弹簧加载的可动阀座结构，阀座与V型球芯不产生卡阻或脱离等问题，密封可靠，使用命长；
2、V型切口球芯与阀座间有剪切作用，特别适用于含纤维、微小固体颗粒、料浆等介质；
3、球体与阀座密封根据工况不同，可分别采用软密封、喷焊镍基合金（硬度大于HRC60）、超音速喷涂钨钴合金（硬度大于HRC70)及特种硬化材料等多种先进工艺，适用各种苛刻工况，软密封适用200℃以下工况，硬密封碳钢不超过425℃，不锈钢不超过600℃。
4、蜗轮传动具有精确调节和可靠定位功能，流量特性近似等百分比，可调范围大，调节精度高；
5、全开时流通能力大，压力损失小，介质不会沉积在阀体中腔。
型号、材料及主要参数
| 产品型号 |
Bv40F-16C
Bv70F-16C |
Bv40F-16P
Bv70F-16P |
Bv40F-16R
Bv70F-16R |
Bv40Y-16C
Bv70Y-16C |
Q40Y-16P
Q70Y-16P |
QV40Y-16R
Qv70-16R |
Qv40F-150LbC
Qv70F-150LbC |
DYQ40F-6P-64P |
DYQ40F-6R-64R |
BQ40Y-6C-64 |
BQ40Y-6P-64P |
BQ40Y-6R-64R |
| 阀体 |
WCB |
CF8 |
CF8M |
WCB |
CF8 |
CF8M |
| 球体 |
CF8 |
CF8 |
CF8M |
CF8氮化 |
CF8氮化 |
CF8M氮化 |
| 阀杆/固定轴 |
2Cr13 |
304 |
316 |
2Cr13 |
304 |
316 |
| 密封圈 |
PTFE/RPTFE/PPL/尼龙 |
2Cr13 |
CF8+STL |
CF8M+STL |
| 端盖 |
16Mn |
304氮化 |
3164氮化 |
16Mn |
304氮化 |
316氮化 |
| 蜗轮V型球阀 |
Qv后插入“3”表示，示例：BQ340F-16C |
Qv后插入“3”表示，示例：DYQ340F-16C |
| 气动V型球阀 |
Qv后插入“6”表示，示例：BQ640F-10C |
Qv后插入“6”表示，示例：DYQ640F-10C |
| 电动V型球阀 |
Qv后插入“9”表示，示例：DYQ940F-16P |
DQv后插入“9”表示，示例：DYQ940F-16P |
